一、概述
數顯溫控器是一種常見的溫度控制設備，廣泛應用于工業、家用等領域。它的主要功能是測量和控制溫度，并通過數碼顯示屏顯示當前溫度值，本文將詳細解釋數顯溫控器的工作原理，包括傳感器、控制器和顯示屏的作用和工作方式。
二、傳感器
數顯溫控器的核心部件是溫度傳感器。傳感器負責測量環境溫度，并將溫度值轉換為電信號。常見的溫度傳感器有熱電偶、熱敏電阻、半導體傳感器等。以下以熱敏電阻為例，詳細解釋傳感器的工作原理。
熱敏電阻是一種電阻值隨溫度變化的元件。它的電阻值與溫度成正比，隨著溫度的升高，電阻值增大；溫度降低，電阻值減小。數顯溫控器中常用的熱敏電阻材料有銅、鎳、鉑等。
傳感器的工作原理是利用熱敏電阻的特性，將溫度轉換為電阻值。傳感器通常與一個電橋電路相連，電橋電路中包含一個被稱為基準電阻的元件?；鶞?zhǔn)電阻的電阻值與傳感器在某個參考溫度下的電阻值相等。
當溫度發生變化時，傳感器的電阻值也發生變化。這導致電橋電路中的電阻差發生變化，進而改變電橋電路的電壓輸出。
電橋電路的輸出電壓與傳感器的電阻差成正比，通過測量輸出電壓的大小，可以推算出當前溫度值。
三、控制器
控制器是數顯溫控器的核心部件之一，負責接收傳感器的電信號，并根據設定的溫度范圍進行控制?？刂破魍ǔＳ晌⑻幚砥骰?qū)Ｓ眯酒M成，具有溫度檢測、比較、控制和顯示等功能。
控制器的工作原理是通過與傳感器相連的電路，將傳感器輸出的電信號轉換為數字信號。這些數字信號經過處理后，與設定的溫度范圍進行比較。
當當前溫度超出設定的溫度范圍時，控制器會觸發相應的控制動作。例如，如果當前溫度高于設定的溫度上限，控制器會打開制冷設備，降低溫度；如果當前溫度低于設定的溫度下限，控制器會打開加熱設備，提高溫度。
控制器還可以根據需要進行溫度調節，通過控制設備的工作狀態來維持溫度在設定范圍內。這種調節通常使用PID控制算法，根據當前溫度與設定溫度之間的偏差大小，調整設備的工作強度，以快速穩定地將溫度調整到設定值。
四、顯示屏

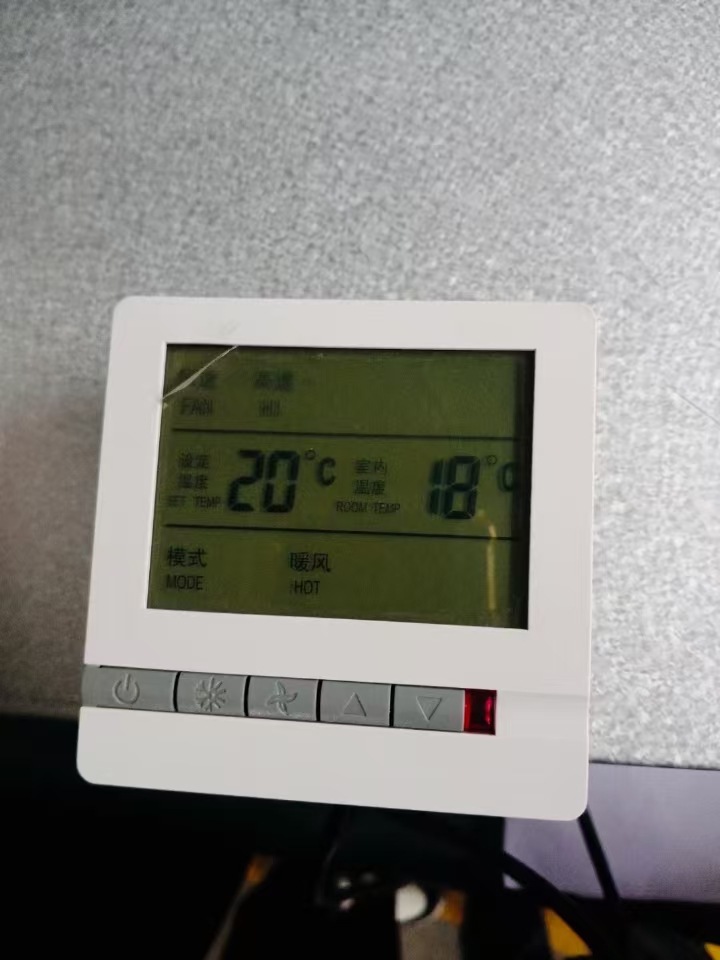

數顯溫控器的另一個重要組成部分是顯示屏。顯示屏通常采用數碼顯示技術，用于實時顯示當前溫度值。數顯溫控器的顯示屏一般為液晶顯示屏，可以顯示數字、符號和單位等信息。
顯示屏的工作原理是通過控制電路將數字信號轉換為液晶顯示的圖像。液晶顯示屏由許多液晶單元組成，每個液晶單元可以控制光的透過程度。通過控制液晶的透過程度，可以顯示出不同的數字和符號。
數顯溫控器的顯示屏通過接收控制器發送的數字信號，將當前溫度值顯示出來。顯示屏通常還會顯示設定溫度、狀態指示等相關信息，以方便用戶進行操作和監控。
五、總結
數顯溫控器通過傳感器測量溫度，并將溫度轉換為電信號?？刂破鹘邮諅鞲衅鞯碾娦盘?，并根據設定的溫度范圍進行控制。顯示屏通過接收控制器發送的數字信號，將當前溫度值顯示出來。這三個組成部分共同工作，實現了溫度的測量、控制和顯示功能。
數顯溫控器的工作原理相對簡單，但在實際應用中，需要根據縣體的需求選擇合適的傳感器、控制器和顯示屏，并進行適當?shù)膮?shù)設置和校準，以達到精確、穩定和可靠的溫度控制效果。
